废气处理装置

无机废气废水吸附处理装置SR4005

  • 参考标准:《大气污染物综合排放标准》(GB16297-1996) 排放标准:参照国家大气污染物排放标准(二级标准)污染物GB16297-1996项目\类别 排放浓度(……
产品详细

参考标准:《大气污染物综合排放标准》(GB16297-1996)

排放标准:参照国家大气污染物排放标准(二级标准)污染物GB16297-1996

项目\类别排放浓度(mg/m3)排放标准(kg/h)
氯化氢1000.26
氮氧化物2400.77
硫酸雾451.5



1.2处理废气性质

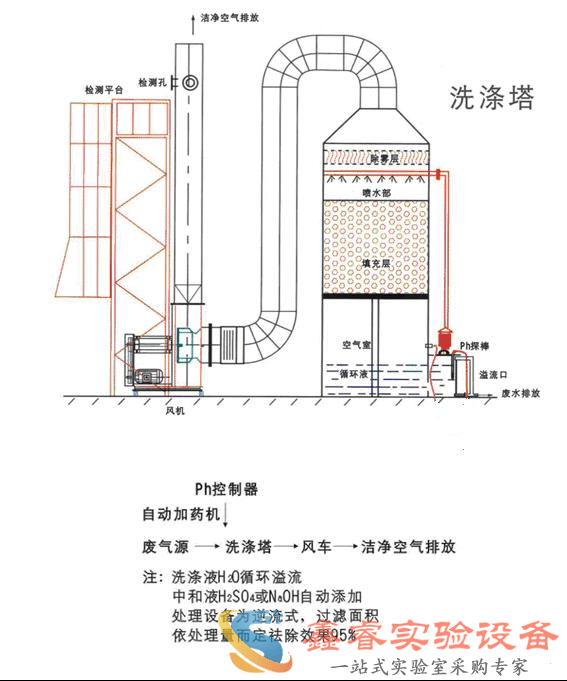

呈酸性且为亲水性。所以选用清水作吸收液,以泵浦输送,采用逆流式洗涤,气体经过分配板,将气体平均分布于球状拉西环,每只呈点接触,摆列ZW路线行走,避免有偏流现象,在配合龙卷式不阻塞喷嘴;对水之溶解度在12-20℃,分别为76-72g/100gH2o\68-53g/100gH2o。故处理设备采用逆流式洗涤,气体经过分配板,将气体平均颁布于球状拉西环,每只呈点接触,摆列后呈ZW路线行走,避免有偏流现象,在配合龙卷式不阻塞喷嘴,呈120°喷洒,使气液混合效率90-60%,而达洁净效果,再加入中和液,可祛除废气中有害气体。

1.3规格材质說明:

  1. 本体:采用6 ㎜厚聚丙烯(PP)制,兩段处理式。
  2. 尺寸规格:Ø1000* H 2200 mm(也可以根据客户要求或现场特殊设计制作!)。
  3. 除水部:塑料制隔離式产生水气分離。
  4. 喷水部:高压喷水产生雾狀,一段扩大接触处理提高功能。
  5. 填充物:采用海胆型或皇冠型,PP 质一体成型(俗称调料,主要为了增加水气的接触面积)。
  6. 循环水槽附溢水口:聚丙烯板制(PP)制,附1.5 吋水位溢水排放管(自动进水控制)。
  7. 排水口:1.5 吋PP 排放管附VALVE。
  8. 循环帮浦:采用静音马达380Vx1.5HP耐酸碱专用帮浦(也可以根据客户要求或现场特殊设计制作!)
  9. 检视口盖:5 ㎜厚透明压克力制。
  10. 自动给水装置:3 吋浮球液面控制式。
  11. 给水管;附VALVE。
  12. 监视操作窗:采用压克力玻璃分单段监视。
  13. 补强套环:PP 制品。
  14.  电气设备部分:
  15. (1). 配电箱外壳:采用镀锌钢板,机械折压成型表面经耐酸碱粉体涂装处理。(2). 内设3Ø380VNFB 总开关*1 组,马达超载保护器*1 组,循环帮浦超载保护器*1 组。
    1. 排风设备部分:
    2. 电动机:全密闭型3Ø380V*3HP 马达附按钮指示灯开关,并须符合CE 电气安全标准;
    3. 抽风机(俗成马达/风机):

    (1). 采用屋外型,Blowers 透浦风扇,机壳为抗紫外线及耐酸碱之玻璃纤维(FRP)

    铸模块合成型,附设排水口,(须检附型錄或复印件供审,否则以投标无效論)。

    (2). 玻璃纤维具有耐化学性,耐冲击不易老化的特性较一般塑料制品使用寿命更长。

    (3). 抽风机出风口设有逆止阀。

    (4). 抽风机底座附设避震器,避免产生震动力破坏屋顶樓板结构层。

    (5). 抽风机按装时应先铺设H10 ㎝ RC 基础结构,以免抽风机破坏屋顶樓板防水层。

    (6). 抽风机底座由使用单位自行处理,一般要求承重不低于2吨,一般为1500*3000mm

    1. 风管:

    (1).风管防腐蚀设计,联结,弯头均特殊设计,配合现场安装施工。

    (2). 在Blowers 进风管接头,设PVC 制伸缩防震软管防震与减低噪音。

    (3). 风管配件:排气风管设有固定架或钢索,紧带等固定。

    1. 加药帮浦:采用不低于480CC/MIM 耐酸碱定量帮浦。
    2. 基座:RC 结构基础台(H=10 ㎝)。
    3. 以上所列各项规格,材质,尺寸等除依各图說外如有未尽事项得再依现场结构丈量配合为准,若再有異议时得以现场友情提醒:水箱排水步骤是:把风机关闭,再关闭进水阀,然后打开排污阀,让污水排尽,如可能最好用清水再冲刷箱内壁的污泥,再把水箱排空即可;关闭排污阀,打开进水阀,保证水位到其自然完毕待用即可排水前请加入适量的碱性药剂,如氢氧化钠/氢氧化钾,对水的pH值进行中和,加入碱性药剂后可系统正常运行一段时间;排放前保证其pH值在6~8为好,这样排入废水管路,对环境的影响相对较小。排水频率:建议夏季在30天/次,冬季在60天/次,具体更具设备的使用情况可适当调整;建议每周正常工作前检查一次设备,主要是水箱要有水,及相关管阀是否在正常状态;

      如发现水箱没有水,请不要开启马达,以免水泵烧坏;
